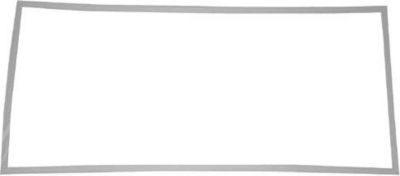

Joint de porte ARISTON JOINT PORTE POLARW 530X835 P900

Merci de vérifier que cette pièce est bien compatible avec votre modèle d'appareil. Notre service client peut vous conseiller.

Remplacement fournisseur voire pdf

Sur les portes, écumées en bloc, des réfrigérateurs et des congélateurs combinés au moment de la production, on utilise plusieurs types d'étanchéités, ayant différents profils, et qui peuvent être représentées par les figures (A) et (B) en ce qui concerne le blocage entre la porte (fig.A-5 ; B-5) et la contre-porte (fig.A-6 ; B-6).
---profil Ilpea 245; 179; 412 (fig.A)
---profil Ilpea 287 (fig.B)
Les étanchéités avec profils 245; 179; 412 sont celles qui doivent ensuite être fixées à la porte, au moyen de vis (2 pour chaque angle), en cas de remplacement.
Les étanchéités avec profil 287 ne peuvent pas être utilisées en tant que pièces de rechange, mais elles sont prédisposées pour monter les
étanchéités du type Ilpea 900 (voir figure C).
Une poche (fig.B-1) se forme entre la porte et la contre-porte quand on enlève l'étanchéité (287) pour la remplacer.
La dent rigide (fig.C-1) de l'étanchéité (900) doit être introduite à l'interne, entre la poche et la contre-porte, en évitant ainsi le blocage au moyen de vis.
On reconnait l'étanchéité avec profil 287 du fait qu'à l'externe elle a une double lèvre (fig.B-2) qui amortit la fermeture de la porte.
Pour la remplacer, procéder de la manière suivante:
---Après avoir démonté la porte, couper les quatre angles de l'étanchéité le long de la ligne de jonction (fig.D);
---soulever l'étanchéité et la tirer légèrement tout le long du périmètre, en ayant soin de ne pas la déchirer (fig.E).
Le but est de décoller un peu la contre-porte de la mousse, le long du bord externe, à une profondeur équivalente au battement de l'étanchéité (fig.B-3);
---soulever légèrement l'angle de la contre-porte à l'aide du pouce (fig.F). Ne pas utiliser des outils car ils pourraient provoquer la rupture de la contre-porte;
---continuer pour environ 6 mm. l'incision de l'étanchéité à l'interne de la contre-porte (fig.G);
---introduire en profondeur le bec de la pince (type USAG N131) et tirer vers l'externe jusqu'à ce que le bord supérieur de la poche (fig.B-4) soit visible; bord que l'on peut facilement identifier car vide à l'interne (fig.H-1);
---si l'opération a été correctement effectuée (fig.L), on peut arracher, le long du périmètre de la porte, toute l'étanchéité du bord supérieur de la poche. Si l'étanchéité s'arrache avant le bord supérieur (fig.L-2), cela signifie que l'on doit recommencer l'opération sur l'autre angle de la porte;
---quand on a enlevé l'étanchéité (287), la place qui s'est créée au-dessus de la poche (fig.L-1) peut ainsi loger la dent rigide (fig.C-1) de l'étanchéité 900. Cette dernière doit être montée en ayant soin qu'elle soit d'aplomb avec le bord de la porte pour toute la longueur du périmètre.
Si des difficultés se présentent lors de l'introduction de la dent rigide, éliminer tout résidu de mousse entre la porte et la contre-porte, dans la zone de l'étanchéité.
fig.5131549A

Information sur les joints de porte

De légères déformations du joint de porte sont un phénomène normal qui n‘influence pas son fonctionnement.

Nous vous recommandons de rectifier le joint de porte avant de le mettre en œuvre dans l‘appareil.

A cette fin, échauffez le joint de porte avec un sèche-cheveux ou de l‘eau chaude, puis modifiez sa forme manuellement.

L‘épaisseur du nouveau joint de porte peut dévier légèrement de l‘épaisseur de l‘ancien joint de porte.

Ceci n‘influe aucunement sur le comportement de fermeture et sur le fonctionnement à long terme.

Si votre appareil comporte des charnières réglables ou des fixations pour charnières, vous pouvez optimiser a posteriori le comportement de fermeture.

Les petits trous latéraux aménagés dans le joint de porte sont nécessaires à son fonctionnement (échappement d‘air).

II ne s‘agit pas de défauts de fabrication.

Je vous invite à prendre contact avec notre service technique afin d'échanger par téléphone.

Vous pouvez nous joindre au 0892.700.312 - choix 2

Du Lundi au Vendredi aux horaires disponible et consultable sur notre site, rubrique "Besoin d'aide"

Remplacement fournisseur voire pdf
Pièce compatible avec la marque : ARISTON
pour les modèles suivants :
Compatible avec ARISTON:
OKIMF5161, BO 1620 I EU - F027756, BO 1624 AI EU - F026854, BO 1614 I - F028163, BO 1624 AAI - F031398, BOZ 1631 EU - F045663, K-MF 160 L/I - F022234, OK-MF 160 L - F017177, OKI-MF 5161/I - F017675, BO 1620 EU - F045646, BO 1631 EU - F045662, BO 1610 - F027018, BO 1610 I - F027702, BO 1610 I UK - F027729, BO 1620 AI EU - F034027, A 2060/1 SYST. - F010822, K ME 160 L - F022700, K-ME 160 L/I - F022233, K-MG 160 L - F006225, K-MU 160 L - F006346, KME 160 L OLD -...
